一种具有荧光效应的聚酰亚胺纳米纤维
日期：2019-03-08 10:25

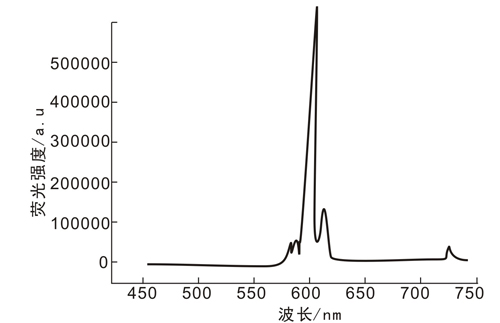

图5-20 聚酰亚胺/氧化铕纳米纤维的荧光光谱
苏州大学范丽娟等还制备了一种具有荧光效应的聚酰亚胺纳米纤维其制备方法:首先,以4,4-二氨基二苯醚(ODA)和均苯四甲酸酐(PMDA)为聚单体,加入未改性或偶联剂表面改性氧化铺,经原位合成反应得到聚酰胺酸(PAA)溶液;然后,将上述PAA溶液进行高压静电纺丝,制备聚酰胺酸/氧化铕纳米纤维;最后,经程序升温高温亚胺化处理得到聚酰亚胺/氧化铕纳米纤维。其中偶联剂改性氧化销的制备过程为,将氧化铕粉末加入到偶联剂(有机硅烷偶联剂或钛酸酯偶联剂中的一种或它们的组合)溶液中进行表面处理,氧化铕与偶联剂的比例为1:(1-5),反应完全后得到偶联剂表面改性氧化铕颗粒。
研究结果表明,通过控制聚酰胺酸的黏度,可控制聚酰亚胺纤维的直径,扫描电镜显示本方法可控制纳米纤维直径在50-200mm之间。图5-19所得P/氧化铕纳米纤维表面元素分析EDX谱图显示纳米纤维表面有铕的存在。图5-20所得聚酰亚胺/氧化铺纳米纤维荧光谱图显示了铕的特征发射峰,纤维有较强的荧光效应。这种方法采用了较高热稳定性的稀土氧化物制备荧光聚酰亚胺/氧化铺纳米纤维,克服了普通有机小分子荧光粉在亚胺化过程中易分解导致荧光性能下降的缺点,所得纳米纤维具有优异的荧光效应及耐热稳定性,大大扩展了聚酰亚胺在防伪证件、票据、航空航天、微电子领域等高技术领域方面的应用。
