非织造聚酰亚胺/二氧化硅杂化纳米纤维织物
日期：2019-03-07 13:42

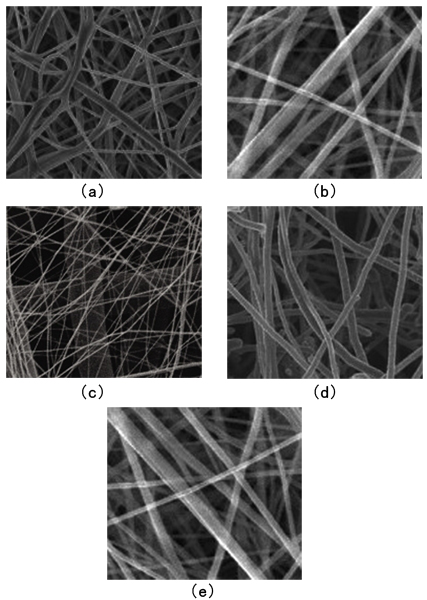

图5-18 不同二氧化硅含量的各种PI/SiO2纳米纤维织物的扫描电镜
苏州大学范丽娟等为了制备成分简单并具有良好综合性能的过滤和分离材料,通过结合静电纺丝和原位溶胶-凝胶技术制备了非织造聚酰亚胺/二氧化硅杂化纳米纤维织物。
聚酰亚胺/二氧化硅杂化纳米纤维的制备过程包括以下步骤:PAA的合成二氧化硅溶胶的制备,混合上述PAA和二氧化硅溶液得到纺丝液,PAA/二氧化硅杂化溶液的静电纺丝,热处理完成PAA的酰亚胺化和SO2的凝胶化。扫描电镜(图5-18)显示获得的所有样品均为连续纤维,二氧化硅的加入对纳米纤维的形态并无很大的影响,只是导致纤维的直径存在差异。
结果表明,二氧化硅的加入能改善纳米纤维织物的热性能和力学性能。无纺织物的热稳定性随着材料中二氧化硅含量的增加而大大增加,并且在一定范围内拉伸强度和模量也增加。其中SiO2含量为6.58%的纳米纤维织物有最优的性能,与纯聚酰亚胺织物相比10%(质量分数)热分解温度增加133℃,拉伸强度增加了近4倍。
