ErFeo3高强激光吸收剂
日期：2019-09-04 16:23

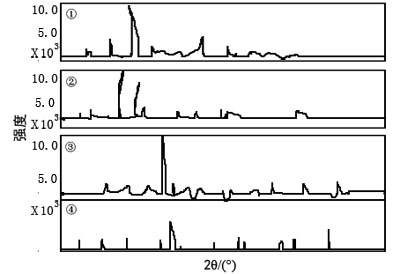

不同煅烧温度时样品的XRD图
1.简介
对 ErFeO3材料的制备以及其对可见光和激光的隐身性能进行了研究。通过采用高温固相法,制得了不同煅烧温度下的材料样品。通过对XRD图、漫反射光谱的分析,发现对激光吸收起主要作用的成分是EFeO3。煅烧温度为1300℃、厚度约为0.2mm的材料样品在1.55m处的吸收率达到了37.5%。反射光束的空间分布近似于朗伯余弦分布,且当入射功率小于80W时,材料样品对激光吸收良好,而当大于80W时,吸收达到饱和。宏观上,材料样品呈现土红色,所研究的 ErFec3隐身材料兼具可见光和激光隐身的效果。
2.制备方法
采用高温固相反应法制备 OrFeo3粉末材料,按物质摩尔比称取一定量的Fe2O3和Er2O3。初步研磨均匀后将混合物置于尼龙罐中,加入一定量去离子水,以二氧化锆球作为研磨介质,球料比控制为3:1,以转速为300r/min在球磨机上研磨2h,使原料充分混合均匀。然后,将二者混合物置于电热恒温鼓风干燥箱内,在80℃的实验温度下干燥15h。将烘干后的混合粉体置于陶瓷坩埚中,在马弗炉内分别以900℃、1001001200℃和1300℃的温度进行高温煅烧,时间均为2h。最后,将煅烧后的粉末分别进行研磨,装袋制成待测样品。
3.结构
采用日立DMAX3A型X射线衍射仪,CoK靶(A=0.1789nm)进行材料样品的物相分析,扫描范围为10°~80°图610是不同煅烧温度下材料样品的XRD图。标号为①②③的子图分别对应煅烧温度为10.1200℃和1300℃样品的XRD图。将三张XRD图分别同子图④中 OrFeo3标准PDF卡片( PDF NO.470072)进行比较,可以看到,当煅烧温度为1100℃和1200℃时,XRD图中的各峰值与 OrFeo3标准XRD图中的峰值不相符,有几个杂峰;而当温度提高为1300℃时,样品XRD图中的峰与EFeO3标准XRD图中的峰从位置和相对强度上都高度一致,说明在此温度下所制备的材料为单一相的 OrFeo3。经过进一步的分析,确定了子图①、②中的杂峰(约在衍射角29和36的位置上)分别对应于E2O3和Fe2O3,说明在煅烧温度较低时,没有完全生成OrFeO3。
上一篇：电致变色膜的制备和光学特性
下一篇：稀土激光吸收剂
