电致变色膜的制备和光学特性
日期：2019-08-10 16:39

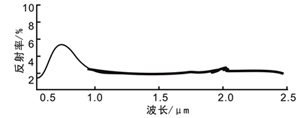

图1 电致变色谱在可见光和近红外区域内的漫反射率
选用分析纯的聚合物单体,再筛选适当的化合物分解作为支持电解质、掺杂剂及添加剂,以不同的配比配制电解液。采用电化学循环伏安法,在工作电极上沉积得到电致变色膜。随着外加电压的变化,膜表现出从淡黄一绿一深蓝一绿一淡黄的循环显色效果。取某一时刻作为扫描结束点,将电极漂洗、晾干,观察膜的颜色和外观,并测试其光谱反射性能。
图1显示的结果表明，对漫反射表面而言,此电致变色膜在可见光区域有较大的反射率,但是在近红外光谱区,电致变色膜的反射率相当低,在1%左右。图中反射率在可见光与近红外区连接处(约800mm的地方)有一跳变是测试时所用光谱仪自动更换探测器造成的,由于目前常用的激光测距机波长多为1.06μm和1.54μm,因此,该电致变色膜的激光隐身性能值得进一步分析。
激光测距机对漫反射小目标和漫反射大目标,在使用电致变色膜之后的反射率为使用之前的1/16.7,激光测距机作用距离减小,使目标的生存概率增大。因此,该电致变色膜对工作在近红外波段的激光测距机有定的隐身效果。
利用电致变色膜的光学特性可控性,可以使激光测距机、激光雷达的探测距离和激光半主动制导武器的作用距离减小,从而隆低地面目标被各种激光制导导弹击中的概率,电致变色材料可望成为一种有效的复合激光隐身材料,它在光电隐身和伪装方面的应用有良好的发展前景。
上一篇：电致变色膜的制备和光学特性
下一篇：ErFeo3高强激光吸收剂
