聚氨酯诞床塑料基吸波材料的应用

日期：2019-03-22 10:29

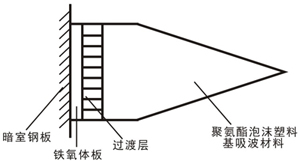

图3-16 复合型吸波材料示意

聚氣酯泡沫塑料基吸波材料主要用于建造无回波暗室。在军事上,为了给雷达对抗内场辐射式仿真实验创造一个理想的、无反射的自由空间环境,同时为了防止周围环境电磁干扰的进入以及实验信息向外泄漏,一种最佳的途径就是在无回波暗室内进行实验,如在用硬质聚氨酯泡沫塑料基吸波材料建造的无回波暗室内可以测量产品的EMC(电磁兼容)、EMS(电磁屏蔽)、EMI(电磁干扰)、天线散射性能及进行某些校准工作。在民用方面,为了顺利进行无干扰测试,消除城市特别是大城市里广播、电视、机动车辆及其他人为无线电系统的电磁干扰,目前一些较大的汽车、家电企业等也纷纷用这种材料建造无回波暗室。

聚氨酯泡沫塑料基吸波材料还可用在隐身飞机上,如英国 Plessey微波材料公司研制的一种称为“泡沫LA-1型”的吸波结构,就是由轻质聚氨酯泡沫塑料构成的,在2~18GHz的宽频段内吸波性能均较好,已用在隐身飞机的机身和机翼上。另外,聚氨酯泡沫塑料基吸波材料还可以用来建造无回波箱,用以覆盖测试环境中的反射物体,如雷达天线舱、天线支架、转台、实验架等,以提高测量的可靠性和准确性。国内某研究所曾用厚50mm的楔状硬质聚氨酯泡沫塑料基吸波材料对通风波导管的内壁表面进行敷装取得了理想的效果。若在一对发射天线和接收天线之间的地面上覆盖该吸波材料,可以避免发射的电磁波与接收的电磁波相互干扰,聚氨酯泡沫塑料基吸波材料还可用来建造微波吸收墙,消除微波污染等。

近年来,复合型吸波材料发展很快,它是由聚氨酯泡沫塑料基吸波材料、过渡层和铁氧体板或铁氧体栅格材料组合而成的,如图3-16所示。

铁氧体板或铁氧体栅格材料在低频段内的吸波性能特别好,弥补了聚氨酯泡沫塑料基吸波材料在低频段的吸收不足,过渡层由含有混合吸波剂的聚氨酯泡沫塑料制成,它对上述两种吸波材料起阻抗匹配作用。因此,复合型吸波材料具有体积小、超宽频带、高性能的特点。例如,使用0.3m厚的复合型吸波材料就能达到近3m厚的聚氨酯泡沫塑料基吸波材料所有的吸收性能,大大拓展了无回波暗室的有效使用空间。复合型吸波材料不仅可用于EMC屏蔽半暗室、屏蔽暗室,也可用于舰船机场塔台等场合。
应当指出的是,吸收性能良好的隐身材料只是无回波暗室具有良好的吸波效果的必要条件,只有当暗室的总体设计方案也具有科学性,并充分考虑到其形状、尺寸、散面区和静区静度等要求时,才能保证无回波暗室的吸波效果达到最佳。
