聚氨酯泡沫塑料基吸波材料的性能
日期：2019-03-21 11:05

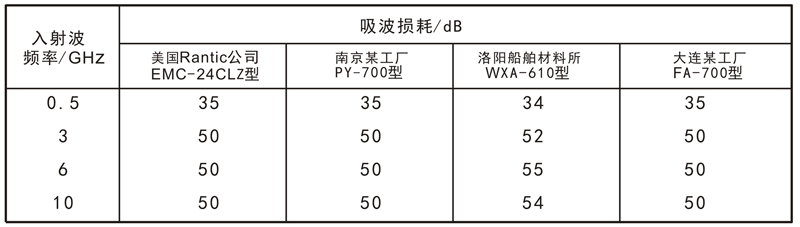

表3-8 几种尖劈刀形吸波材料的吸波性能的比较
注:4种尖劈的基座均是边长为200mm的正方形,其中 Antic公司和洛阳船舶材料研究所生产的尖劈高度为610mm,南京某工厂和大连某工厂生产的尖劈高度为700mm。
1.吸波性能。吸波性能是吸波材料最主要的性能,聚氨酯泡沫塑料基吸波材料的吸收频带宽,吸波效果好,在300MH2~18GH2的宽频段内,具有较好的吸波性能。虽然不同厂家生产的吸波材料的分类及编号方法各异,但常用的尖劈形吸波材料的吸波性能主要是与产品的高度有关,尖劈越高,吸波性能越好。尖劈的高度l与入射波波长λ之比必须大于1,尖劈才能有效地吸收电磁波,并且1/的值越大,尖劈的吸波性能越好。根据波长与频率∫的关系式λ=c/f(c为真空中的光速,c=3×108m/s),f=500MHz时,A=0.6m,即尖劈的高度必须等于或大于600mm时,才能在500MHz及更高频段内起到更好的吸波作用。表3-8列出了不同厂家生产的尖劈高度最接近的4种型号的尖劈形吸波材料的性能。从表3-8可以看出,国产吸波材料的性能与美国 Antic公司的相当,其中洛阳船舶材料研究所生产的WXA型硬质聚氨酯泡沫塑料基吸波材料在高频段的吸波效果最为突出。
2.物理性能。对吸波材料物理性能的要求主要是指强度要求,此外,还要求吸波材料在使用过程中不变形、不掉粉、其性能长期稳定。就强度而言,硬质聚氨酯泡沫塑料基吸波材料显然要占优势,因此硬质聚氨酯泡沫塑料基吸波材料可作为理想的结构型吸波材料使用。因为硬质聚氨酯泡沫塑料基吸波材料在安装时可采用机械方法固定,而不必粘接施工,从而避免了胶黏剂释放出有害气体危害工作人员身体和损坏仪器设备。
3.阻燃性能。在设计无回波暗室时对吸波材料阻燃性的要求是十分严格的。聚氨酯泡沫塑料由于其性能的可塑性极强,因此添加阻燃剂或者在其分子结构上引入阻燃基团,都是改善其阻燃性能的行之有效的方法。洛阳船舶材料研究所采用引入阻燃基团和添加阻燃剂相结合的方法,研制出了一种阻燃性能优异的硬质聚氨酯泡沫塑料基吸波材料,该材料离火后能立即自熄,并且无自燃和冒黑烟现象,其极限氧指数以及电导燃烧实验、火焰燃烧实验和阻燃实验的结果均满足有关标准的要求。
4.加工性能。对于聚氨酯泡沫塑料基吸波材料可以采用增强反应注射成型技术(RRIM)实现连续化生产,这不仅保证了该材料的强度和性能稳定性,并可根据用户需要加工出不柯形状和不同规格的吸波材料,如尖劈形、角锥形、圆锥形、弧形和平板形等。
上一篇：聚氨酯泡沫塑料吸波结构材料的制备
下一篇：聚氨酯诞床塑料基吸波材料的应用
