聚酰亚胺/聚酰胺共混纤维
日期：2019-03-21 11:01
芳香族聚酰胺纤维虽然有很高的强度和模量,但芳香族聚酰胺纤维耐紫外性能差的问题一直没有得到改善,在户外自然光照射时间一年的条件下,其纤维拉伸强度会下降20%-40%,使其在航空航天、原子能工业等特殊领域,尤其是在臭氧浓度高、紫外辐射严重的近空间领域等复杂环境的相关应用,以及户外的缆绳等方面的应用受到明显限制。芳香族聚酰亚胺纤维虽然有高的耐热性和优异的耐紫外性能,但其拉伸强度一般情况下还不够高。

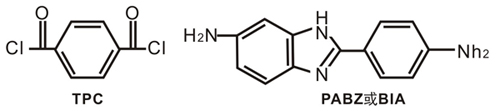

四川大学的刘向阳等报道了一种制备芳香族聚酰胺/芳香族聚酰亚胺共混纤维的方法通过改变聚酰胺和聚酰胺酸组成以及其在纺丝液中的比例、纺丝方法及纺丝工艺来调控所制备聚酰胺和聚酰亚胺共混纤维的性能,具体纺丝条件。由于使用了相似的分子结构设计和相同的溶剂体系,保障了共混聚合物纺丝原液的相容性,更有利于后期制备的共混纤维的芳香族聚酰胺和芳香族聚酰亚胺大分子链的相容性分散。聚酰胺/聚酰亚胺共混纤维的力学性能和耐紫外性能,其拉伸强度为4.5~5.0GPa,拉伸模量为142~160GPa,且在紫外灯照射100h后拉伸强度保持率大于95%,获得了一种兼备芳香族聚酰胺纤维的高力学强度和聚酰亚胺纤维高耐紫外性能的高强高模高耐紫外性纤维。
上一篇：聚酰亚胺/聚丙烯腈共混纤维
下一篇： 聚酰胺酰亚胺纤维
