一种无机/有机复合聚酰亚胺基纳米纤维膜的制法
日期：2019-03-14 14:38

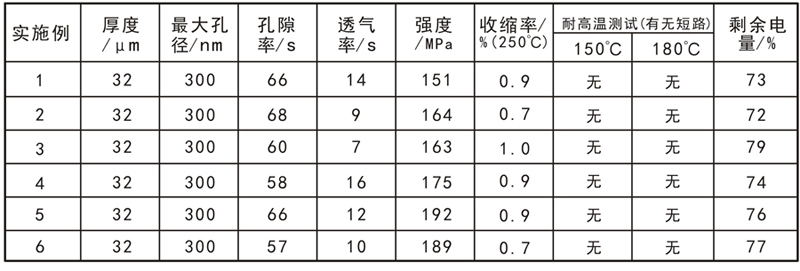

图5-14 无机/有机复合聚酰亚胺基纳米纤维膜的性能
崔光磊等为了制备更安全的锂离子二次电池用隔膜,报道了一种无机有机复合聚酰亚胺纳米纤维膜2。其制备方法是取适量的聚酰胺酸溶液,在搅拌下,缓慢添加相应质量比的无机纳米粒子,直到分散均匀,真空脱泡静电纺丝,得到杂化聚酰胺酸纳米纤维膜。将该膜在压强为2MPa的辊压机中停留10nin,然后梯度升温热亚胺化,这个方法适合大规模生产。
从表5-14的结果可以看出,由于采用耐高温的无机纳米粒子和聚酰亚酸G作为基材,因而制备的无机/有机复合聚酰亚胺纳米纤维无纺布隔膜具有优异的二化学稳定性、耐高温性能,高的拉伸强度。获得的电池隔膜加热到350℃高温也C不会发生破裂,高温收缩率远小于现有技术的150℃热收缩率3%。膜表面和内部孔分布均匀,孔径小于300m,孔径和孔隙率均满足导电率的要求,具有高的孔隙率和合适优良的透气性,符合锂离子电池隔膜对孔径的要求。用该聚酰亚胺纳米纤维膜作为电池隔膜制备的锂离子电池,即使在150℃和180℃高温下也不会发生短路现象,将电池进行循环充放电250次,剩余电量均大于70%,说明该电池隔膜具有很好的安全性能和使用寿命。
下一篇：银盐掺杂,原位自金属化方法
