BaTiO3及其隐身材料
日期：2018-11-06 10:53
纳米BaTO3

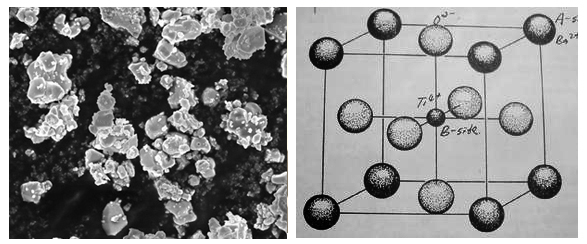

BaTO3具有优良的介电性能、极化效应且化学稳定性好、成本低廉,是一种很有前途的雷达波吸收剂,国内外学者对 BaTi(3吸收剂进行了广泛的研究Batio3的复介电常数实部主要与偶极子极化和界面极化有关,其损耗则主要是与极化相关的弛豫所引起的,球磨时间、球磨工艺、粉体粒度等对 BaTio3的介电性能都会有一定的影响。提高吸波效率和拓宽吸波频段是 BaTiO3吸收剂目前研究和发展的重点。制备了 Batio3/环氧树脂复合吸波材料,测试了其在818GHz频段内对雷达波的吸收性能,发现当 Batio3体积分数为20%时吸波性能最佳,有效带宽(<-10dB)达10GHz;当 BaTic3含量为30%时,吸波峰有所改进,在12.8GHz处达到-18dB,但有效带宽降低,他们从吸波机理方面对此进行了解释。有人对 BaTio3与Ni、Co、NiCo、CoFe2O3复合粉末的制备工艺及涂层的吸波性能进行了研究。
研究表明,含针状和薄片状Ni颗粒的BaTO3/Ni复合粉体与石蜡的复合体,在1.7mm的匹配厚度下最小反射损耗值达50.3dB,并且针状和薄片状颗粒的微波吸收能力显著优于球状颗粒; BaTio3/CoNi复合粉体的复介电常数和复磁导率依赖于镀层成分。Co、Ni物质的量比为3:1和1:3时,相应粉体与石蜡的复合体在较小的厚度下表现出良好的吸波效果。特别地,当Co、Ni物质的量比为3:1时,在9.8-18GHz频段内的电磁波吸收率高于90%,而厚度仅为1mm:通过溶胶凝胶法制备的 BaTio3/CoFe2(4复合粉体,随着BaTO3相对含量的增加, BaTio3包覆层均匀性降低,缺陷浓度增大。复合粉体的组分改变对复介电常数的影响较大而对复磁导率的影响相对较小。当 BaTic3体积分数为70%时,吸波性能达最佳,在1.2mm厚时石蜡基复合体的最小反射损耗值为-41dB。
研究人员对稀土掺杂 BaTio3的电磁性能进行了研究,发现Nd、La掺杂对钛酸钡的电磁性质与吸波性能的改变最大,当La掺杂量为0.6%、涂层厚度2mm时,最小反射损耗值在9.8GHz处达到-41dB,有效带宽达1.7GHZ。
上一篇：磁性微球吸波剂
下一篇：SiC、SiCN及其隐身材料
