羰基铁吸波剂
日期：2018-11-02 10:57

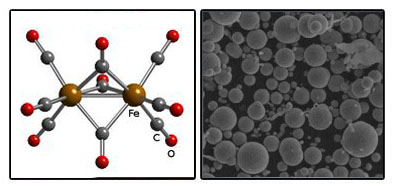

羰基铁分子结构
1.羰基铁粉吸波剂与吸波材料
碳基铁( carbonyl iron)吸波剂是目前最为常用的雷达波吸波剂之一,它是种典型的磁损耗型吸波材料,磁损耗角可达40左右,与高分子胶黏剂复合成白隐身的吸波涂料具有吸收能力强、应用方便等优点。碳基铁吸波剂近年发展较快,有资料报道,在各种吸波涂料中羰基铁类电磁波吸收涂料的使用性能最优异。广泛运用的羰基铁吸波剂有粉状和针状两种。粉状羰基铁密度大、电损耗和磁损耗也比较大,但是由于其介电常数c值很高,电磁参数难于匹配,使用中可通过表面处理技术降低介电常数c值,增大吸收和拓展带宽。但是由于羰基铁吸收剂密度大,在涂料中体积占空比一般都大于40%,因此导致这种吸波涂料仍存在面密度大的缺点。与粉状羰基铁相比,针状羰基铁颗粒细、密度小,国外报道的针状羰基铁吸波涂层兼具宽频、高吸收和质轻等优点。欧洲研制了一种新型吸波涂料,这种吸波涂料采用以针状羰基铁单丝为主的多晶铁纤维作为吸收剂,可在很宽的频带内实现高吸收率,由于这种吸收剂体积占空比为25%,因此质量可减轻40%~60%。
羰基铁颗粒通常与高聚物复合而成雷达吸波材料,与掺杂铁氧体复合材料相比,羰基铁/聚氯丁二烯基复合材料在较低的X波段有较强的吸收能力。另外,经硅烷偶联剂处理的羰基铁磁性粒子复合高聚物还可以用于准微波频段13GHz的电磁波吸收。研究人员发现,增大磁粉含量能增大复合材料的磁导率和介电常数,从而减小匹配厚度。而在复合材料基体的选择上,高聚物介电常数的实部ε'越大、虚部ε"越小,其匹配厚度越小,材料比较容易实现薄型化;另外,介电常数实部往往又随虚部的增大而增大。综合考虑以上两方面的因素,应选取介电常数处于交叉区域的高聚物,并尽量选择具有较低ε值和较高ε"值的种类。
2.羰基铁粉/铁氧体吸波材料
在W型铁氧体中掺杂羰基铁粉,能改善铁氧体复数磁导率的频散效应及涂层的阻抗匹配效应,从而减小铁氧体的匹配厚度、展宽吸收频带并使吸收率显著提高。当复合介质中羰基铁粉与铁氧体的质量比为0.3时,样品在满足厚度匹配的条件下理论吸收峰值为-61.88dB,吸收率A<-10dB的带宽可达7.48GHz并且在涂层厚度为2mm时,具有能满足使用要求的微波衰减能力,是一种性能优异的微波隐身材料。
上一篇：复合型铁氧体吸波材料
下一篇：磁性微球吸波剂
