一、简介
由于激光引信具有良好的距离截止特性、对且标能主动全向探测、抗电子干扰能力强等特点,因此得到了广泛的应用。目标激光近场散射特性是激光引信设计和性能评估的基础和依据,决定了激光引信的主要技术参数,日标激光近场散射特性的研究对于激光引信设计有重要意义。目前,国内外针对目标激光散射特性开展了大量的研究工作,但对激光近场散射特性的研究还比较少,尤其是隐身目标的激光近场散射特性。主要对隐身目标的激光散射特性进行仿真分析。隐身材料东莞欧文新材料为您提供最优质的产品及服务。
二、目标激光散射特性仿真计算
1.目标激光散射特性的仿真方法
对于像隐身飞机一类的复杂目标,在导弹与目标相对交会运动过程中,目标表面面积比激光引信波束照射面积大得多,通过波束分割法,求解交会过程中某时刻的激光引信照射到的目标表面LRCS。波束分割是指把发射光束分成大量细小光束的集合,求解这些细小光束照射到白漆涂层铝板的目标部位。通过对各个小单元的LRCS的计算,进入视场判断和遮挡判断,将被照射歼七蒙皮面元的LRCS进行叠加,得到目标的LRCS。
2.典型材料的BRDF
三种材料(钢675、歼七蒙皮、白漆的BRDF随散射角的变化关系，这里散射方向和入射方向重合。钢675材料的镜面效应强于白漆。在散射角15°内,钢675的BRDF随散射角迅速减小,而白漆的钢675BRDF随散射角的变化相对缓慢。
3.目标激光远场散射特性

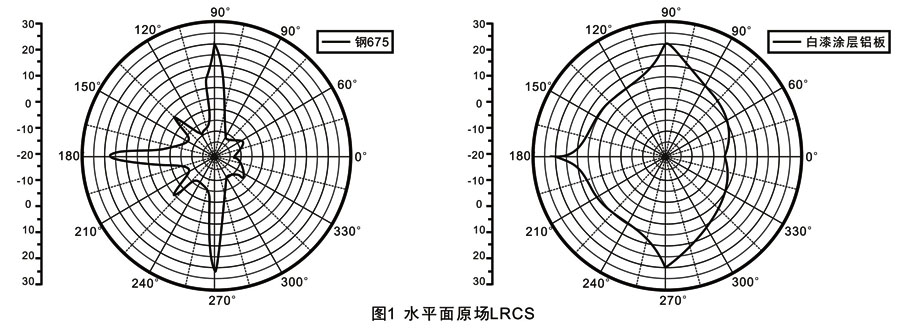

F-22A飞机表面材料的BRDF无法获取,这里选取两种代表性的材料对F-22A飞机激光散射特性进行分析,包括镜面反射较强、漫反射较弱的金属材料(钢675)和镜面反射相对较弱、漫散射较强的白漆涂层F-22A飞机远场LRCS水平面仿真结果如图1所示,其中表面材料分别选用钢675和某型白漆涂层。
①当F22A飞机表面材料散射特0性类似于钢675散射特性时,F-22A远场LRCS最小值为-15dBsm,在头部土30°范围内,LRCS约-10dB,即0.1m2。
②当F22A飞机表面材料散射特性类似于白漆涂层散射特性时,F-22A远场1RCS最小值大于0dBsm,即1m2,不具有隐身效果。因此,如果F-22A对激光具有较好的隐身效果,则F22A表面材料的散射特性接近于金属的散射特性。
