红外隐身涂料组成之黏合剂
日期：2019-05-06 08:46
黏合剂是低发射率涂层的主要成膜物质,是涂层的重要组成部分。涂层在红外波段的吸收主要是由黏合剂引起的。低发射率涂层的黏合剂要求具有较高的红外透过性,并且,还应具有较好的力学性能、耐腐蚀性能以及耐老化性能等。
无机黏合剂虽然具有较高的红外透过率,但其物理力学性能和成膜性态所以无机黏合剂的研究和应用较少。 Kalvert比较有机树脂、无机硅酸盐和无松磷酸盐等多种黏合剂后,认为红外透过率最高的是无机磷酸盐黏合剂。

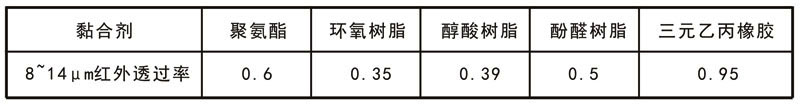

表5-3 几种有机黏合剂的红外透过率(8~14μm)
有机黏合剂较无机黏合剂有更好的力学性能和黏结力,所以被广泛应用于红外隐身涂层中,表5-3列举了几种常用的有机黏合剂的8~14μm红外透过率,可以看出三元乙丙橡胶具有最高的红外透过率(0.95),但在实际应用中,三元乙丙橡胶与填料的相容性较差,限制了涂层的发射率,而环氧树脂等力学性能和黏结力优良的树脂红外透过性又较差。因此,通过黏合剂改性的方法,降低黏合剂的红外发射率或者增强其物理机械性能和耐久性,能够改善有机黏合剂在红外隐身涂层中的应用。
有机黏合剂的改性是通过改变黏合剂的某些基团或分子链,对黏合剂本体进行改善,克服其性能缺陷,常用的改性方法有单体共聚改性和接枝改性。邢宏龙团队通过乳液聚合法,利用异戊二烯和丙烯腈为主要共聚单体,制得了聚异戊二烯/丙烯腈黏合剂,在涂覆成膜后红外透过率达到96%(8~14μm波段范围内)红外发射率为0.8~0.9。 Shao C M通过改性三元乙丙橡胶(EPDM)制备了三元乙丙橡胶接枝马来酸酐( EP-DM- g-MAH),改善了EPDM同填料的相容性,并以铜粉为填料制备红外隐身材料,涂层的红外发射率可降至0.15。
上一篇：红外隐身的军事应用
下一篇：红外隐身涂料组成之填料
