伪装遮障
日期：2019-04-12 11:15

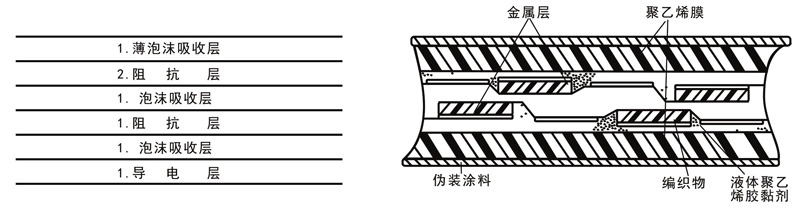

图4-1 吸波毯结构示意 图4-2 薄膜型多功能伪装材料结构
伪装遮障是一种设置在目标附近或外加在目标之上的防探测器材(隐身材料),主要包括各种伪装网和伪装覆盖物等,通过采用不同的伪装技术分别对抗可见光、近红外、中远红外和雷达波段的侦察与探测。最具代表性的伪装遮障是瑞典的热伪装网系统和美国的超轻型伪装网。瑞典 Barracuda公司是专门研制和生产伪装器材的企业,该公司生产的装N器材属当时世界上的先进水平。它生产的热伪装网系统实为双层式热伤装遮障,C它由具有防光学和防热红外探测性能的伪装网和隔热毯组成,其中隔热毯用定距支架固定就位,上端覆以热伪装网,毯与网之间保持一定的距离,隔热毯的作用导是将有源热目标变为无源“冷”目标,热毯上有眼睑式通风孔,可散逸发动机产1生的热量,使坦克在热成像仪上仅显示出一个不完整的热图形。隔热毯实际上很薄很轻,酷似塑料薄膜,其质量每平方米不足180g。热网之上附装有电阻膜,F可起防毫米波、厘米波雷达的作用。这是一种多功能伪装网,能对付可见光、近CN红外光、雷达和热红外(3~5gm和8-14gm)波段的探测。该公司还推出一种伪装罩,用于覆盖军事目标,如坦克的热表面。此伪装罩有一聚酯纤维底层,其上为一层聚酯薄膜,两表面用铝层覆盖,还有超吸收纤维,如丙烯酸纤维、人造纤维和聚丙烯纤维制成的薄条以及结合在一起的两层绿色聚丙烯纤维层,绿色层应预先浸透水分,以便在使用中保持冷态。此伪装罩可在可见光、红外和雷达范围内起伪装效果。
美国介绍了一种宽波段能量吸收毯,其基体为多层结构的板材(图4-1),基体材料能有效地吸收和抑制可见光、雷达波、热和声信号,是一种多波段的伪装材料。它以金属导电层为底层,最外层为泡沫吸收层,可使表面反射率最小。其2~5层为阻抗层与吸收层相互间隔,阻抗层从里向外电阻率递增,这样带宽也增大,可实现由导电层反射回的入射雷达波的相位相消。泡沫吸收层起隔热、吸声作用说来,导电层为金属箔或金属板;阻抗层为具有适当电阻率的炭或石墨层;吸收层为泡沫塑料或其他合成泡沫,如含空心玻璃球或陶瓷小球的半硬质胶黏剂,其厚度不超过25.4mm。将它覆盖在坦克车辆或其他军事目标上可得到很好的伪装效果。
Barracuda Technology公司推出一种热伪装系统,它由一种可拼成各种伪装图形的不规则材料件和掩蔽材料构成,两种材料间的发射系数之差至少要在0.3以上掩蔽材料一般为覆盖有软质PVC膜的网状结构,而不规则材料件则一般是内层为低发射率的铝层,表层为可透热辐射的有色聚乙烯伪装层的叠层结构其中含有增强层。将这种不规则材料拼成树叶状或眼睑状,覆盖在掩蔽材料之上,覆盖面为30%~40%。这种热伪装网在可见光、近红外和热辐射范围内具有良好的伪装效果。
美国研制出一种由多层薄膜组成的多功能伪装材料(图42),可以对付不同波段的探测威胁。其组成为一是基层,二是金属反射层,三是涂料伪装层。以基层和金属层为基体,吸收雷达波,其表面则是防可见光及红外探测的伪装层。其基层材料以尼龙覆以塑化聚氯乙烯为好,金属层可选用铝、铜、锌及其合金,以气相沉积法形成此反射层。伪装涂料以氧化铬绿为颜料,聚丙烯乙烯基乙酸纤维素共聚物为胶黏剂,这种颜料在可见光及近红外波段有类似于自然背景的反射性,所用胶黏剂在远红外区透明,因此在3~5m和8-141m的大气窗口,伪装涂料的辐射率在材料表面发生变化,从而达到模拟自然背景的目的,适用于军用车辆及装备的防护。
美国 Teledyne Brown工程公司研制的超轻型伪装网系统,质量很小,每平方米只有88g,它是在筛网的网基上连接一薄膜材料,并按所需伪装图案着色,以一定间隔的连接线与网基连接,在连接网基的两相邻连线之间切花,以模拟自然物(如树叶或簇叶)的外貌。该网需适当地涂上所需的伪装图案。一般来说,支撑连续薄膜的网状基层可染成黑色或自然背景的色调,而连续薄膜可用绿、棕、黑三色图案,使它与伪装网使用地域相吻合。如需要,伪装结构可做成正反两面,使用不同的伪装色型,即一面为林地图案,一面为沙漠图案。它适用于日标和装备的战术隐身。
在海湾战争中美军使用的是 Brunswick Defence公司的另一种超轻型伪装网,该网具有极佳的防热红外特性和雷达散射特性,是目前世界上防雷达有效波段最高的伪装网,高达6-140GH2。其单位面积质量约为136g/m2。德国 Sponeta公司推出了一种复合薄膜伪装网,适用于可见光和雷达范围内军事目标的伪装。该公司在德国专利中介绍其中的层压导电薄膜的制法,即将聚氨酯粒料加到由乙炔炭黑、聚氨酯溶液、阻燃增塑剂和表面活性剂组成的分散剂中,使各组分混合均匀,用得到的膏状物制成薄膜,厚度0.08~0.1mm,这种导电薄膜在热合时可作为热溶胶,同覆盖层牢牢地结合在一起,形成复合薄膜其中的导电层具有良好的电磁波吸收功能。该公司另一种雷达伪装材料的导电夹层由一种导电的炭黑附聚物分散剂和编织网组成,分散剂中的固体含量为20%30%,粒度为40~60gm,表面电阻率为100-400,涂覆量为40~150g/m这种伪装网制作简便,伪装效果良好,力学强度高,尤其是耐寒性好,适合于季使用。
此外,法国专利报道了一种对抗雷达探测的覆盖物。它由带颜色的纤维、粉末和金属丝制成的织物构成,金属丝的长度和直径根据探测雷达的波长确定。物是非编织的,并且由叠合层制成。叠合层中丝状物沿不同方向伸展,但不重叠,彼此分离形成一种半透明结构。丝状物可能是合成材料,它含有金属颗粒式纤维覆盖在玻璃纤维上,以聚氨酯或聚氯乙烯为基础同复合材料黏合在一起。C随着侦察与制导技术的发展,现代侦察广度与深度的增大,军事目标的伪装◎越来越重要,任务越来越艰巨。笨重复杂的伪装器材逐步被淘汰,使用便捷的超轻型伪装网已经出现。一般来说,伪装网的单位面积质量为(300±50)g/m2c而法国 Barracuda France SA公司生产的组合式伪装遮障仅110g/m2,美国的超轻型伪装网只有88g/m2,所能对付的电磁波段越来越宽,同时向着多频谱兼容的方向发展。已经研制出多频谱兼容型伪装网,它将逐步取代性能单一的伪装网,是战场上较为理想的伪装器材,主要用于重要军事目标,如坦克的伪装。
用于静止目标的传统伪装属于被动防御型,远远不能满足现代化战场的需要,必须变被动为主动,向积极的方向发展,动目标也需要伪装。目前已研制成功的有瑞典 Barracuda公司1990年推出的名叫 ADDCAM的热伪装器材,用于运动中的坦克车辆。这种新型伪装器材的使用明显地提高了战场上运动车辆的生存能力。美国已研制出供M1A1主战坦克运动中使用的伪装网,它包括覆盖车体和覆盖炮塔的伪装网,其目的在于降低坦克在运动中的暴露征候,大大提高了坦克的使用寿命,不过,实现动目标伪装的关键在于各种军事目标本身,即在现代武器装备的研制过程中就必须考虑到伪装要求,一种全新概念的“内在式伪装。
