隐身涂料研制

日期：2019-04-09 09:29

(1)原材料及仪器设备

原材料:氟碳树脂、铝粉(银元形,粒径D0=22xm)、各色颜料、分散剂、流平剂、定向剂、催干剂,HDI三聚体固化剂、氟稀释剂等设备:电子天平、砂磨、高速分散机、烘箱、测厚仪、光电光泽计、多角度分光光度计、红外发射率测量仪等。

(2)基础配方

飞机用低红外发射率蒙皮涂料的基础配方见表4-1。

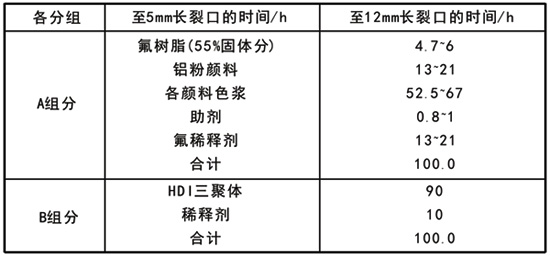

表4-1 低红外发射率蒙皮涂料基础配方

注:1.各颜料色浆按照颜基比1:5,砂磨研磨至<30m后过滤使用。 2.A组分1B组分=100:13(质量比)。

(3)生产工艺

按照A组分配方将铝粉颜料和氟稀释剂加入到调漆罐中,低速搅拌至铝粉完全分散。然后加入助剂、各颜料色浆和氟树脂,低速搅拌至罐内各原材料混合均匀。用稀释剂调节不挥发物含量至38%~40%,过滤,得到A组分。将HDl三聚体固化剂与稀释剂搅拌均匀,过滤,得到B组分。
(4)施工工艺

按A组分:B组分=100:13进行配料,充分搅拌均匀后,兑稀至合适的喷涂黏度,熟化10~20min。喷涂施工,23℃时适用期为6h。喷涂完成后将样板表干30min,放入120℃烘干1h,选取漆膜厚度为30~35m的样板,测试各项可见光隐身性能。东莞欧文新材料电子事业部专注于吸波材料的研究与开发。

(5)效果

①涂层在不同观测角度下,L*、a*、b*值的变化随着低发射率金属颜料的增加逐步加大,与基本色偏离也越大。

②随着低发射率金属颜料的增加,涂层的光泽会出现先降低后升高的趋势临界点出现在C组添加量下,由于隐身性能的要求,涂层光泽应越低越好,般对光泽的理想控制范围是<8。

③随着低发射率金属颜料的增加,涂层FI值会逐步升高,为利于军机的可见光隐身,在兼顾其他性能的同时要尽可能地降低F1值,一般对F值的理想控制范围为<5。

④涂层的红外发射率随着低发射率金属颜料的增加逐步降低,这对军机的隐身效果更加有利。

⑤增加低发射率金属颜料,涂层与雷达吸波涂层兼容性、涂层耐久性及机械性能均会变差。由此说明/金属颜料加量过高或过低都会不利于某一项或某几项可见光隐身性能。综合考查各项,各颜色体系金属颜料的最佳加量应选择C组条件,即30%加量。
