结构吸波材料的结构设计

日期：2019-03-15 09:23

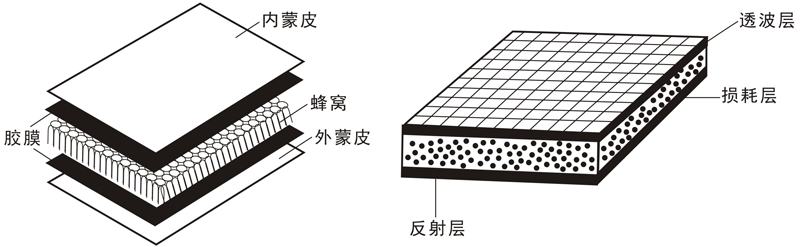

图3-1 蜂窝状结构复合材料图3-2 层板型结构复合材料

结构隐身材料兼有承载和隐身的双重功能,成为目前隐身材料的主要技术手段。按吸波复合材料结构形式不同,结构吸波材料又可分为两类:层板型吸波复合材料、夹层型吸波复合材料。夹层型吸波复合材料的面板,不仅要求强度高,而且透波性能要好;夹芯多以填充损耗介质的蜂窝、波纹结构材料组成。对于夹层结构的匹配设计,通常由损耗介质的浓度不同来匹配,或者通过设计蜂窝孔格的尺寸,蜂窝的高度变换实现宽频吸收的效果。

研究了蜂窝材料本身的尺寸对吸波性能的影响,并提出了一个数值计算的方法,计算出在8~18GHz内,蜂窝的高度、孔径、吸收剂用量等不同情况下的吸波性能。泡沫夹心材料近似于实体材料,理论上吸收剂的含量会比蜂窝夹层结枃高,而且泡沫夹层材料可以形成多层吸波结构,有助于拓宽吸收频带,如图图3-1所示。另外,层板型吸波材料多用于装甲、飞机的主体承载结构(图3-2)。层板型吸波复合材料通常由透波层、损耗层、反射层组成,有时为了具有更好的阻抗匹配,根据梯度吸波原理设计层板吸波复合材料,通常设计有十几层甚至几十层的材料组成,以便获得更宽的吸波频带和更好的吸波效果。
