纳米Fe3O4吸波隐身材料的制备
日期：2019-03-01 09:11

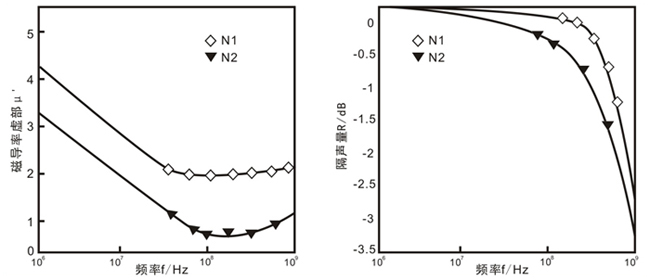

图3-4 两种粒度的纳米Fe3O4 的μ‘’与f关系 图3-5 两种粒度的纳米Fe3O4 的R与f关系
1.制备方法
采用同一方法制备的平均粒度约10nm和100nm两种粒径的Fe3O4(前者编号N1,后者编号N2),分别加入混合有偶联剂的有机溶剂中(溶剂以完全浸泡所有Fe2O4粉为宜),用超声波充分搅拌分散,然后过滤,在50℃温度下干燥。将处理后的两种Fe3O4纳米粉料分别用环氧树脂粘接成型,压制成所需一标准测试样品。
2.性能
从图3-4可以看出,在1~1000MHz频率范围内,平均粒度约为100nm的Fe3O4磁导率虚部”(磁损耗)大于平均粒度约为100nm的Fe3O4的。从图3-5可见,在1~1000MHz频率范围内,两种粒度的Fe3O4对吸波材料电磁波的反射能力均随颏率的增大而逐渐降低,即吸波能力逐渐增强。而且在整个频率的范围内,10nmFe3O4的吸波能力比10nmFe3O4的吸波能力要高,即纳米粒度越小,其吸波能力越大。
上一篇：超细镍粉吸波剂的制备
下一篇：高磁损耗(HP)吸波涂层
